Was sind die elektrischen Systeme eines 16 -t -Turmkranes?

Als Lieferant von 16T -Turmkranen freue ich mich, mich mit den komplizierten elektrischen Systemen zu befassen, die diese bemerkenswerten Maschinen mit Strom versorgen. Tower Cranes sind das Rückgrat großer Maßstäbe, und der 16 -t -Turmkran mit seiner erheblichen Hebekapazität ist ein Arbeitstier an vielen Standorten. In diesem Blog werden wir die Schlüsselkomponenten seiner elektrischen Systeme, deren Funktionen und wie sie zur Gesamtleistung des Krans beitragen.

Stromversorgungssystem

Das Stromversorgungssystem ist der Ausgangspunkt des elektrischen Setups in einem 16T -Turmkran. Diese Kräne erfordern typischerweise eine Phasenstromversorgung von drei, was eine stabilere und effizientere Energiequelle im Vergleich zu Einzelphasensystemen bietet. Die Leistung wird normalerweise aus dem elektrischen Netz der Baustelle bezogen, und ein spezieller Transformator kann verwendet werden, um die Spannung auf das entsprechende Niveau für den Betrieb des Kranes zu bringen.

Das Stromkabel ist ein entscheidender Bestandteil dieses Systems. Es muss von hoher Qualität und ordnungsgemäß bewertet sein, um die große Menge an elektrischer Strom zu bewältigen, die durch ihn fließen. Ein beschädigtes oder unter -bewertetes Kabel kann zu Stromverlusten, Überhitzung und sogar elektrischen Bränden führen. Regelmäßige Inspektionen des Stromkabels auf Anzeichen von Verschleiß, Schnitten oder Isolationsschäden sind unerlässlich, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

Steuerungssystem

Das Steuerungssystem eines 16T -Turmkranes ist das Nervenzentrum, mit dem die Bediener die Bewegungen des Krans genau manipulieren können. Es besteht aus einem Bedienfeld in der Kabine des Betreibers, das mit verschiedenen Sensoren und Aktuatoren im gesamten Kran verbunden ist.

Das Bedienfeld ist mit einer Reihe von Schalter, Joysticks und Displays ausgestattet. Die Schalter werden verwendet, um verschiedene Funktionen des Kranes ein- und auszuschalten, z. Die Joysticks bieten dem Bediener eine intuitivere Möglichkeit, die Richtung und Geschwindigkeit dieser Bewegungen zu steuern. Die Anzeigen zeigen wichtige Informationen wie das Lastgewicht, die Größe und den Winkel des Auslegers, sodass der Bediener fundierte Entscheidungen während des Hebungsprozesses treffen kann.

Im Bedienfeld gibt es auch programmierbare Logikkontroller (SPS). Dies sind kleine Computer, die so programmiert werden können, dass bestimmte Operationssequenzen ausgeführt werden. Beispielsweise können sie so eingestellt werden, dass die maximale Last, die der Kran anheben kann, einschränken, oder um den Hebemechanismus automatisch zu stoppen, wenn die Last eine bestimmte Höhe erreicht. SPS erhöht die Sicherheit und Effizienz des Kranes, indem sie genaue Kontroll- und Überwachungsfähigkeiten bereitstellen.

Elektrisches System des Hebensmechanismus

Der Hebemechanismus ist für das Anheben und Absenken der Last verantwortlich. Das elektrische System besteht aus einem Hebezeuger, einer Bremse und einem Geschwindigkeitsregelgerät.

Der Hebezeuger ist ein leistungsstarker Elektromotor, der das Drehmoment liefert, das zum Anheben der schweren Lasten erforderlich ist. Es ist so konzipiert, dass es unter hohen Stressbedingungen arbeitet und in der Lage sein muss, plötzliche Veränderungen der Last zu bewältigen. Die Leistung des Motors wird basierend auf der Hebekapazität des Krans sorgfältig ausgewählt. Für einen 16 -t -Turmkran hat der Huftrikotmotor in der Regel eine hohe Leistung, um ein reibungsloses und effizientes Anheben zu gewährleisten.

Die Bremse ist ein wesentlicher Sicherheitskomponente des Hebemechanismus. Es handelt sich um ein elektrisch kontrolliertes Gerät, das die Last an Ort und Stelle halten kann, wenn der Hebezeuger nicht arbeitet. Wenn der Bediener das Hebezeug zum Anhalten befindet, setzt sich die Bremse sofort ein, um zu verhindern, dass die Last fällt. Die regelmäßige Wartung der Bremse, einschließlich der Überprüfung der Bremsbeläge auf Verschleiß und Einstellung der Bremskraft, ist entscheidend, um die Zuverlässigkeit zu gewährleisten.

Mit dem Geschwindigkeitsregelgerät kann der Bediener die Hubgeschwindigkeit der Last einstellen. Dies ist wichtig, da unterschiedliche Hebeaufgaben möglicherweise unterschiedliche Geschwindigkeiten erfordern. Wenn Sie beispielsweise eine empfindliche oder zerbrechliche Last anheben, kann eine langsamere Geschwindigkeit bevorzugt werden, um plötzliche Idioten zu vermeiden. Das Geschwindigkeitsregelgerät kann entweder ein variabler Frequenzantrieb (VFD) oder ein auf Widerstand basierender Geschwindigkeitsregler sein. VFDs werden heute häufiger eingesetzt, da sie eine bessere Energieeffizienz und eine genauere Geschwindigkeitskontrolle bieten.

Elektrikmechanismus

Der Slwing -Mechanismus ermöglicht es dem Kran, sich horizontal zu drehen. Sein elektrisches System umfasst einen geteilten Motor und ein Schlägerringgetriebe mit einem entsprechenden Antriebssystem.

Der Slwing -Motor bietet die Leistung, um die obere Struktur des Kranes zu drehen. Ähnlich wie der Hebezeuger ist es so ausgelegt, dass er kontinuierlich funktioniert und die während der Drehung erzeugten dynamischen Kräfte verarbeitet. Der Motor ist an ein Getriebe angeschlossen, wodurch die hohe Drehung des Motors auf eine langsamere, geeignete Geschwindigkeit für das Nimmlingrad reduziert wird.

Das Slwing -Ringgetriebe ist ein großes kreisförmiges Zahnrad, das mit einem am Motor angeschlossenen Ritzel eingeht. Wenn der Motor das Ritzel dreht, dreht sich das Schlimmungsrang, wodurch sich der Kran dreht. Das elektrische System enthält auch Grenzschalter, mit denen das Kran nicht mehr dreht. Diese Schalter befinden sich an den Endpunkten des Schlimmungsbereichs und stoppen den Schlägermotor automatisch, wenn der Kran diese Grenzen erreicht.

Elektrisches System der Trolleybewegung

Der Trolley -Bewegungsmechanismus ermöglicht es, dass die Last horizontal entlang des Auslegers bewegt wird. Sein elektrisches System besteht aus einem Wagenmotor, einem Trolley -Strecken und einem Positionssensor.

Der Trolley befasst sich mit der Bewegung des Wagens. Es ist in der Regel ein kleinerer Motor im Vergleich zu den Hebezeugen und den Schlimmungsmotoren, muss aber dennoch leistungsstark genug sein, um die Last reibungslos entlang des Auslegers zu bewegen. Die Trolley -Strecke bietet eine Anleitung für den Wagen, und der Motor treibt die Wagenräder an, um ihn nach vorne oder rückwärts zu bewegen.

Der Positionssensor wird verwendet, um die Position des Wagens entlang des Auslegers zu bestimmen. Diese Informationen werden an das Steuerungssystem gesendet, das es dann im Bedienfeld des Bedieners anzeigen kann. Der Positionssensor spielt auch eine wichtige Rolle in der Sicherheit. Zum Beispiel kann es verwendet werden, um zu verhindern, dass der Wagen über das Ende des Auslegers hinausgeht, was dazu führen kann, dass die Last sinkt.

Sicherheits- und Überwachungssysteme

Zusätzlich zu den oben genannten Systemen ist ein 16 -t -Turmkran mit einer Vielzahl von Sicherheits- und Überwachungssystemen ausgestattet, um das Brunnen der Bediener und die Integrität des Krans zu gewährleisten.

Überlastschutzsysteme sind eines der wichtigsten Sicherheitsmerkmale. Sie verwenden Lastsensoren, um das Gewicht der angehobenen Last zu messen. Wenn die Last die Nennkapazität des Krans überschreitet, stoppt das Überlastschutzsystem automatisch den Hebemechanismus und gibt einen Alarm aus, um den Bediener aufmerksam zu machen.

Am Kran sind auch Windsensoren installiert. Starke Winde können erhebliche Auswirkungen auf die Stabilität des Kranes haben, insbesondere wenn der Ausleger verlängert wird. Die Windsensoren messen die Windgeschwindigkeit und -richtung, und wenn die Windgeschwindigkeit eine bestimmte Grenze überschreitet, kann das System die Bewegungen des Krans automatisch sperren, um zu verhindern, dass sie umstößt.

Temperatursensoren werden verwendet, um die Temperatur kritischer Komponenten wie die Motoren und das Bedienfeld zu überwachen. Überhitzung kann diese Komponenten beschädigen und ihre Lebensdauer verringern. Wenn die Temperatur einen sicheren Niveau überschreitet, kann das System einen Alarm auslösen und sogar die betroffene Komponente herunterladen, um weitere Schäden zu vermeiden.

Die Bedeutung der regelmäßigen Wartung

Die regelmäßige Wartung der elektrischen Systeme eines 16 -t -Turmkrans ist für seinen sicheren und effizienten Betrieb von entscheidender Bedeutung. Elektrische Komponenten sind im Laufe der Zeit Verschleiß ausgesetzt, und selbst kleine Fehler können zu großen Problemen eskalieren, wenn sie nicht sofort angesprochen werden.

Zu den Wartungsaufgaben gehören die Reinigung der elektrischen Komponenten, um Staub und Schmutz zu entfernen, lockere Anschlüsse anzuziehen und bewegliche Teile zu schmieren. Die Kalibrierung von Sensoren und Controllern ist ebenfalls erforderlich, um genaue Messwerte und genaue Kontrolle zu gewährleisten. Darüber hinaus sind Software -Updates für die SPS erforderlich, um die Leistung des Kranes zu verbessern und neue Sicherheitsfunktionen hinzuzufügen.

Als 16 -t -Turm -Kranlieferant bieten wir unseren Kunden umfassende Wartungsdienste an. Unser Team von erfahrenen Technikern ist geschult, um alle elektrischen Probleme schnell und effektiv zu diagnostizieren und zu reparieren. Wir bieten auch Schulungsprogramme für Kranbetreiber und Wartungspersonal an, um sicherzustellen, dass sie über das Wissen und die Fähigkeiten verfügen, um die Krane sicher zu bedienen und zu pflegen.

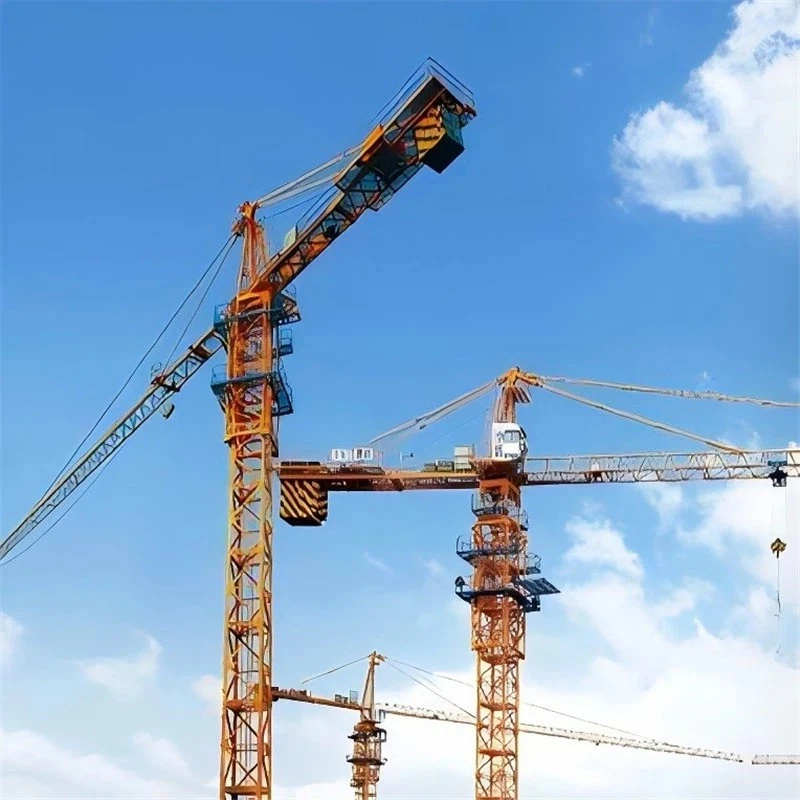

Wenn Sie sich auf dem Markt für einen hohen Qualitätskran mit hoher Qualitäts -Turm oder Wartungsdienste für Ihren vorhandenen Kran benötigen, sind wir hier, um zu helfen. UnserBauwesen Spitzer Turmkranist eine zuverlässige Wahl für verschiedene Bauprojekte. DerTopkit Tower Crane ZJ6018bietet hervorragende Leistung und fortschrittliche Funktionen. Und unser65m Jib Länge Kranbietet eine größere Reichweite für größere Baustellen. Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und eine Beschaffungsverhandlung zu beginnen.
